Die Maketis Gleiswendel: ein großer Gewinn für die Easy-Module-Reihe

Einleitung

Die Gleiswendel ist seit langem ein echtes Faszinationsobjekt für Modellbahner. Sie lässt Träume wahr werden, denn sie ermöglicht die Verbindung mehrerer Ebenen einer Anlage und sorgt für spektakuläre Zugfahrten. Gleichzeitig gilt sie aber auch als eines der komplexesten Holzbauwerke, die man selbst anfertigen kann. Berechnungen, Kurvenradien, kontrollierte Steigungen, perfekte Ausrichtungen … für viele eine echte Herausforderung!

Dennoch sind ihre Vorteile zahlreich: Platzgewinn in der Höhe, Schaffung mehrerer Ebenen ohne zusätzliche Grundfläche, Bau von Schattenbahnhöfen zur Zugaufbewahrung, Betrieb längerer und realistischerer Züge und ein garantiertes Schauspiel bei Berg- und Talfahrten. Sie ist ein unverzichtbares Element, um das volle Potenzial einer Modellbahnanlage auszuschöpfen.

Bei Maketis haben wir uns entschieden, diese Herausforderung anzunehmen und endlich eine zuverlässige, zugängliche und einsatzbereite Lösung anzubieten.

Die Entstehung des Projekts

Von Anfang an war uns bewusst, dass wir uns einem ehrgeizigen Projekt mit mehreren Herausforderungen stellten: eine Gleiswendel in unser Sortiment aufzunehmen, ohne das Bestehende zu kopieren. Wir wollten eine innovative Wendel entwickeln, die leicht zu bauen ist, zusammen mit ihrem Träger und Anschluss­elementen geliefert wird und sich in eine bestehende Anlage integrieren lässt. In unser Pflichtenheft haben wir außerdem eine NEM-konforme, modulare und erweiterbare Wendel aufgenommen (ovale Form, variabler Durchmesser, volle Kompatibilität mit der Easy-Module-Reihe usw.). Nach mehreren Skizzen und Überlegungen entwarfen wir das Projekt mit CAD-Software und frästen und montierten anschließend die ersten Teile in unserer Werkstatt.

Nachdem ich bereits zwei Gleiswendeln für meine private Anlage gebaut hatte und mit deren Zuverlässigkeit nicht zufrieden war, wurde mir klar, dass das Konzept völlig neu gedacht werden musste. Der Blog von Biscatrain, der die Vorteile einer Wendel ohne Gewindestangen aufzeigte, bestätigte unsere Überzeugung, eine innovative und dauerhafte Lösung zu suchen.

Die Zufriedenheit der ersten Tests

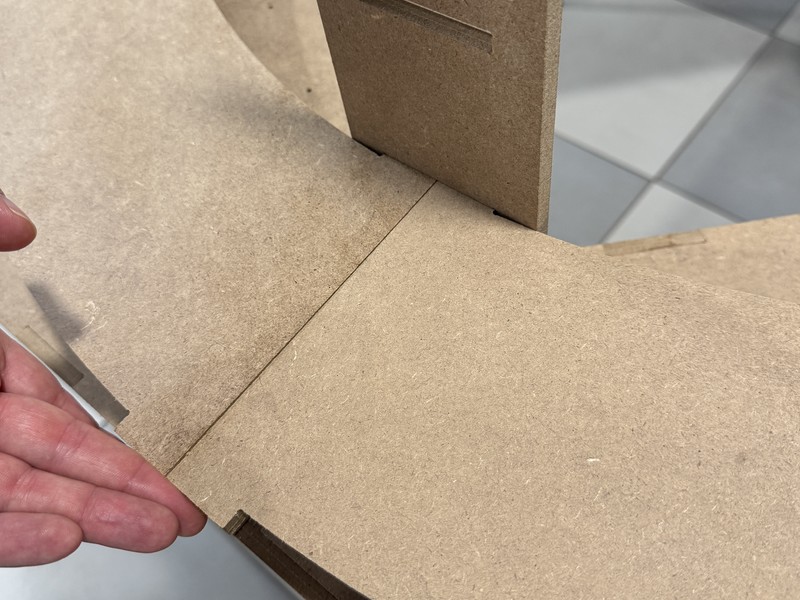

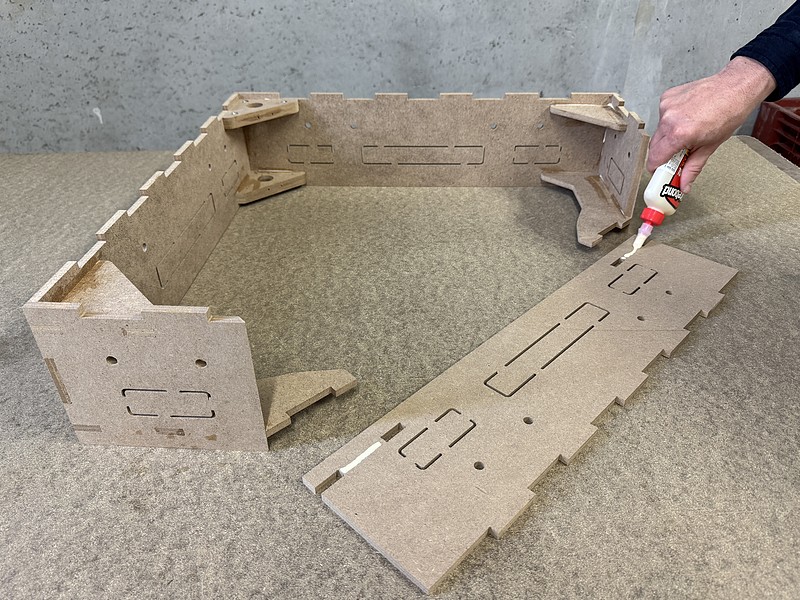

Der denkwürdigste Moment war die Montage des ersten Prototyps, beginnend mit dem Träger und dann der Wendel selbst. Der Träger war die Grundlage unserer Überlegungen und der anspruchsvollste Teil: Es galt, ein modulares und erweiterbares Element zu entwerfen – ganz im Sinne der Wendel. Nach Stunden des Fräsens und der Montage war es eine große Freude, die Struktur dank des Zapfen-Mortise-Systems so einfach zusammensetzen zu können. Mehrere Anpassungen wurden anschließend vorgenommen, um ein gut durchdachtes und zuverlässiges Produkt zu gewährleisten.

Doch der Höhepunkt waren die ersten Fahrtests: Ein Zug bewältigte 4 Windungen der Wendel sanft, ohne Entgleisungen oder Schleudern. Wir waren sehr zufrieden mit dem Ergebnis, denn es war nicht mehr nur eine Idee auf dem Papier, sondern eine konkrete und erfolgreiche Lösung: Ziel erreicht! Ein großer Moment in der Geschichte von Maketis – und wir hoffen, dass auch Sie ihn auf Ihrer Anlage erleben können.

Eine Innovation von Maketis

Die erste Innovation betrifft den Wendelträger: Er besteht aus einer Kombination von 4 Eckmodulen mit 59 cm Tiefe (Ref. MOD71000). Jedes dieser Eckmodule (Ref. MOD70000) ist eine echte Neuheit in seiner Konstruktion: Es steht nicht auf 4 Beinen wie die anderen, sondern verfügt über 3 Schnittstellen à 59 cm statt 4. Seine Struktur ist mit Eckverstärkungen und verbesserten Befestigungen für eine robuste und dauerhafte Verbindung ausgestattet.

Kombiniert entsteht eine Plattform von 118 × 118 cm, die auf nur 4 Beinen (statt 6 oder 8) ruht und eine zentrale Zugangsluke mit 83 cm Diagonale enthält. Dieser Träger stand im Mittelpunkt unserer Überlegungen, da wir eine modulare und erweiterbare Basis benötigten, die eine Wendel mit denselben Eigenschaften aufnehmen konnte. Das ist an sich schon eine Innovation, da kein anderer Hersteller eine so modulare und vielseitige Lösung angeboten hat. Zudem profitieren Modellbahner direkt davon, da es günstiger ist als der Kauf von zwei 118 × 59 cm Modulen.

Die zweite Innovation betrifft die Gleiswendel selbst, die auf vertikalen Holzstützen ruht. Diese technische Wahl stellt eine große Verbesserung gegenüber den klassischen Lösungen mit Gewindestangen und Muttern dar: Sie beseitigt Spannungen auf der Plattform oder den Stangen, sorgt für eine gleichmäßige Steigung und macht die Montage sehr einfach und schnell. Und genau das ist vielleicht der wichtigste Punkt: Eine 4-Windungen-Wendel, stabil und ohne Kleben, in weniger als 15 Minuten aufzubauen – das ist jetzt möglich!

Das Ergebnis: eine einfache Montage für jedermann, ein sanfter und sicherer Fahrbetrieb und sogar eine bessere Leistung der Lokomotiven, die in der Lage sind, längere Züge zu ziehen.

Vorstellung der entwickelten Produkte

Ø118 cm Gleiswendel MOD80000

Unsere Easy Module Gleiswendel bietet zahlreiche Vorteile:

• Ø118 cm, speziell für Spur H0 entwickelt.
• Verfügbar von 1 bis 6 Windungen (90 mm pro Windung), bis zu 540 mm Höhenunterschied.
• Regelmäßige Steigung: 2,6 % auf dem äußeren Gleis und 2,9 % auf dem inneren Gleis.
• Plattformbreite geeignet für Doppelgleis oder ein Hauptgleis + Abstellgleis. Entspricht den NEM-Normen.
• Freie Höhe von 82 mm zwischen den Ebenen, sodass sogar E-Loks mit gehobenem Stromabnehmer verkehren können. Entspricht den NEM-Normen.
• Kompatibel mit Bogen­gleisen von RocoLine (R4/R5), Piko (R3/R4) und Tillig (R31/R41). Wir empfehlen diese ausdrücklich für eine einfachere und zuverlässigere Gleisverlegung.
• Aufbau im oder gegen den Uhrzeigersinn möglich, je nach Anlagenplanung.

Wendelträger MOD71000

• Plattform 118 × 118 cm mit Zugangsluke 59 × 59 cm (Diagonale 83 cm).
• Speziell entwickelter Träger, perfekt zur Aufnahme der Wendel. Kann auch als Kehrschleifenmodul dienen!
• 4 verstellbare Beine für optimale Stabilität und präzise Nivellierung.
• Besteht aus 4 Eckmodulen 59 × 59 cm (MOD70000) mit 3 Schnittstellen und verstärkten Ecken/Befestigungen.
• 100 % kompatibel mit der Easy Module-Reihe (59 cm Schnittstellen und 29,5 cm Anschlüsse).

Set Wendel + Träger MOD80100

• Komplettset bestehend aus der Ø118 cm Gleiswendel (MOD80000) und ihrem speziellen Träger MOD71000 mit 4 verstellbaren Beinen.
• Kombiniert alle Eigenschaften der Referenzen MOD80000 und MOD71000 in einer einsatzbereiten Lösung.
• Preisgünstige und robuste Lösung, perfekt für H0-Mehr­ebenenanlagen geeignet.

Anschluss-Set MOD63000, für eine perfekte Verbindung:

• Beinhaltet: MOD63100 (gerades Einfahrteil 29,5 × 59 cm), MOD63110 (gebogenes Ausfahrteil ~32 × 30 cm), 2 Woodland Scenic Rampenelemente (3 % Steigung) und MOD61000 (Dreiecksmodul).
• Verwendbar im oder gegen den Uhrzeigersinn, bergauf oder bergab, je nach Anlagenplanung.
• Schnelle Montage, ohne zusätzliche Holzarbeiten, für einen flüssigen und entgleisungssicheren Fahrbetrieb.
• Optimierter Anschluss dank des MOD63000-Sets, das einen sanften und sicheren Übergang zwischen der Wendel und den Easy Module-Standard- oder Unterbau­modulen gewährleistet.

Für eine perfekte Verbindung mit Maketis-Modulen haben wir das Anschluss-Set MOD63000 entwickelt. Dieses „All inclusive“-Kit enthält alles, was nötig ist, um die Gleiswendel mit Ihren Standard- und Unterbaumodulen zu verbinden – ohne zusätzliche Holzarbeiten. Eine zeitsparende Lösung, die einen reibungslosen Betrieb garantiert.

Fazit

Nach Monaten voller Arbeit, Tests und Leidenschaft sind wir bei Maketis stolz, dieses Ziel erreicht zu haben und Ihnen ein innovatives Set anbieten zu können, das unsere Easy Module-Reihe perfekt ergänzt.

Und das ist erst der Anfang: Wir planen bereits weitere Entwicklungen, wie eine Ø129 cm Wendel für Bogen­gleise von Peco, Jouef, Hornby, Trix und Märklin, eine ovale Version durch Hinzufügen von geraden Segmenten sowie ein Paradestrecke, um Ihre Züge auch außerhalb der Wendel zu präsentieren.

Wir laden Sie ein, diese Wendel und ihr Zubehör in unserem Online-Shop zu entdecken und sich unser Präsentationsvideo auf unserem YouTube-Kanal anzusehen, um die Wendel in Aktion zu erleben.

Mit Maketis bauen Sie Ihre Modellbahnanlage ganz einfach – und lassen Ihre Züge in die Höhe steigen!
