Gleiswendel 1180 mm Roco/Piko/Tillig 4 Umdrehungen (360 mm) H0 Maketis Easy ModuleMOD80000
5 Produkte
Die Maketis Easy Module Gleiswendel Ø118 cm (Ref. MOD80000) ist die ideale Lösung, um mehrere Ebenen einer Modellbahnanlage zu verbinden. Kompatibel mit Bogen-Gleisen von Roco-Line, Tillig und Piko, erhältlich mit 1 bis 6 Umdrehungen (90 mm pro Umdrehung) – bis zu 540 mm Höhenunterschied.
Speziell für die perfekte Integration in die Easy Module-Reihe entwickelt, verbindet sie einfache Montage, Zuverlässigkeit und Modularität und garantiert einen reibungslosen und sicheren Betrieb, auch bei langen Zügen.
Vorgefertigte Gleiswendel aus Holz. Inklusive kompletter Schraubensätze.
Lieferung als Bausatz, einfacher Zusammenbau dank klarer Montageanleitung.
Versand außerhalb Frankreichs (Festland) auf Anfrage
Zubehör
Neu
Neu
Maketis freut sich, die neue Easy Module Gleiswendel Ø118 cm (MOD80000) vorzustellen, speziell entwickelt für Modellbahnanlagen im Maßstab H0.
Mit einem Durchmesser von 118 cm verbindet die Gleiswendel mehrere Ebenen auf kleinstem Raum. Die Plattformbreite ist für eine zweigleisige Strecke ausgelegt, kann aber auch für ein Gleis plus ein Abstell- oder Nebengleis verwendet werden.
Ein komplexes Holzbau-Element, jetzt leicht verfügbar
Die Gleiswendel ist bei Modellbahnern sehr begehrt, da sie den Zugang zu mehrstöckigen Anlagen ermöglicht. Dennoch bleibt sie eines der schwierigsten Holzelemente für den Eigenbau. Zwischen Radienberechnung, idealer Steigung, Gleisübergängen, Maßnehmen und Zuschnitt sind viele Modellbahner gescheitert oder mit unbefriedigenden Ergebnissen konfrontiert worden. Maketis hat die Herausforderung angenommen und eine zuverlässige, montagefertige Lösung entwickelt, die mehrere Ebenen ermöglicht – ohne technische Hürden.
Ein unverzichtbares Werkzeug zur Verbindung Ihrer Ebenen
Mit ihrem 118 cm Durchmesser bietet die Gleiswendel eine kontrollierte Steigung (2,6 % Außenkreis / 2,9 % Innenkreis). Die Lichte Höhe zwischen zwei Ebenen beträgt 82 mm, sodass H0-E-Lokomotiven sogar mit angehobenen Pantografen verkehren können. Große Höhenunterschiede werden ohne Knicke oder gefährliche Übergänge überwunden. Beachten Sie, dass die Glesiwendel in beide Richtungen installiert und verwendet werden kann (Aufwärts-/Abwärtsfahrt im Uhrzeigersinn oder gegen den Uhrzeigersinn).
Erhältlich mit 1 bis 6 Umdrehungen (90 mm pro Umdrehung), passend für alle Projekte:
- 1 Umdrehung = 90 mm (begrenzte Nutzung, nicht ausreichend für eine Standardhöhe)

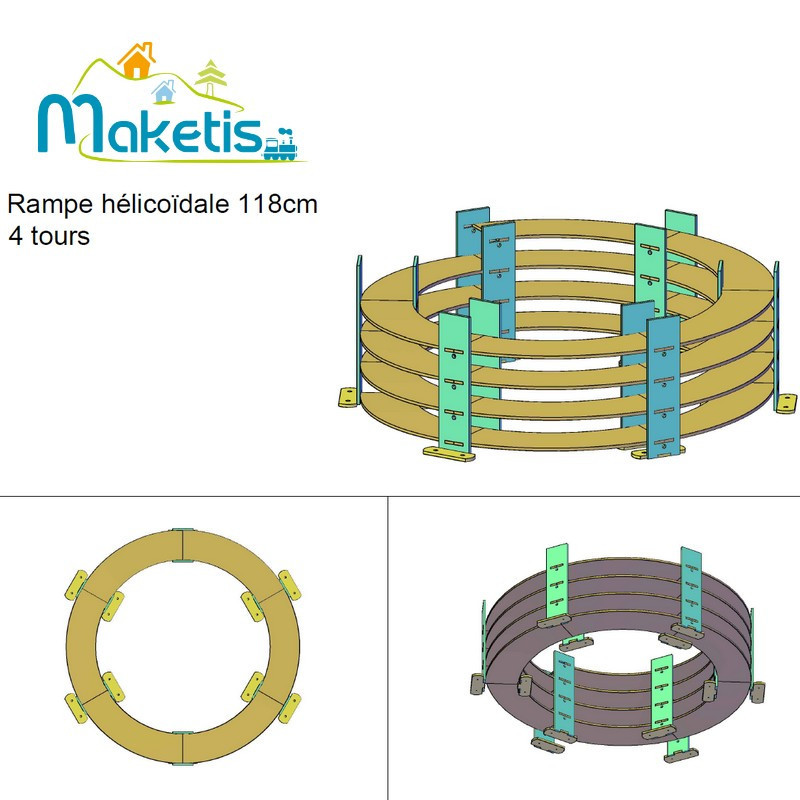

- 4 Umdrehungen = 360 mm (universell, ideal für Easy Module)
- 6 Umdrehungen = 540 mm (für anspruchsvolle, mehrstöckige Anlagen)
Innovatives und robustes Design

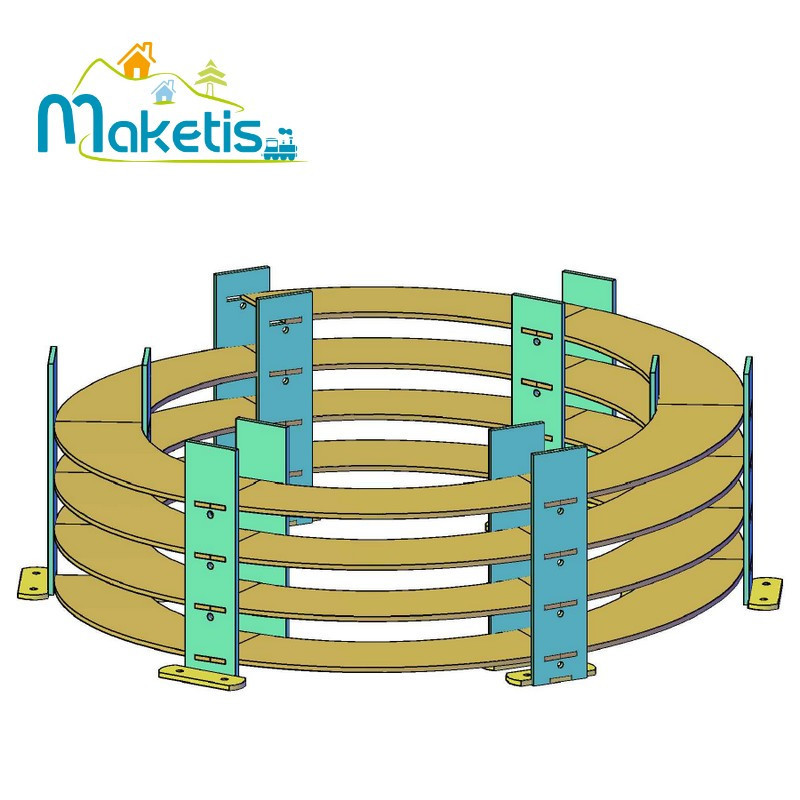

Im Gegensatz zu Gewindestangen-Gleiswendeln (lange Justierung, Belastung der Trasse) basiert unsere Gleiswendel auf vertikalen Holzstützen mit Zapfen-/Schlitzverbindungen. Dieses Design ermöglicht schnelle Montage, dauerhafte Stabilität und sicheren Betrieb, auch mit langen Zügen oder Lokomotiven ohne Haftreifen. Gefertigt aus 8 mm MDF, präzise gefräst.
Gleis-Kompatibilität – sicherer Aufbau
Die Gleiswendel ist passend für Bogen-Gleise folgender Hersteller:
- RocoLine: R4 (481 mm) / R5 (543 mm)
- Piko: R3 (484 mm) / R4 (546 mm)
- Tillig Elite: R31 (484 mm) / R41 (543 mm)
- Tillig Standard: R31 (490 mm) / R41 (545 mm)
Für den Gleisbau empfehlen wir Bogen-Gleise für schnelle und sichere Montage. Flexgleise erfordern sehr sorgfältige Übergänge im Bogen und können zu Brüchen oder Entgleisungen führen.
Einfache Montage & Videoanleitung
Geliefert als Komplettbausatz (Trassen, Stützen, Füße, Schrauben, Anleitung), ist die Montage einfach. Ein Video-Tutorial auf unserem YouTube-Kanal zeigt den Aufbau und gibt Tipps für die Gleisverlegung.
Perfekte Integration mit Easy Module

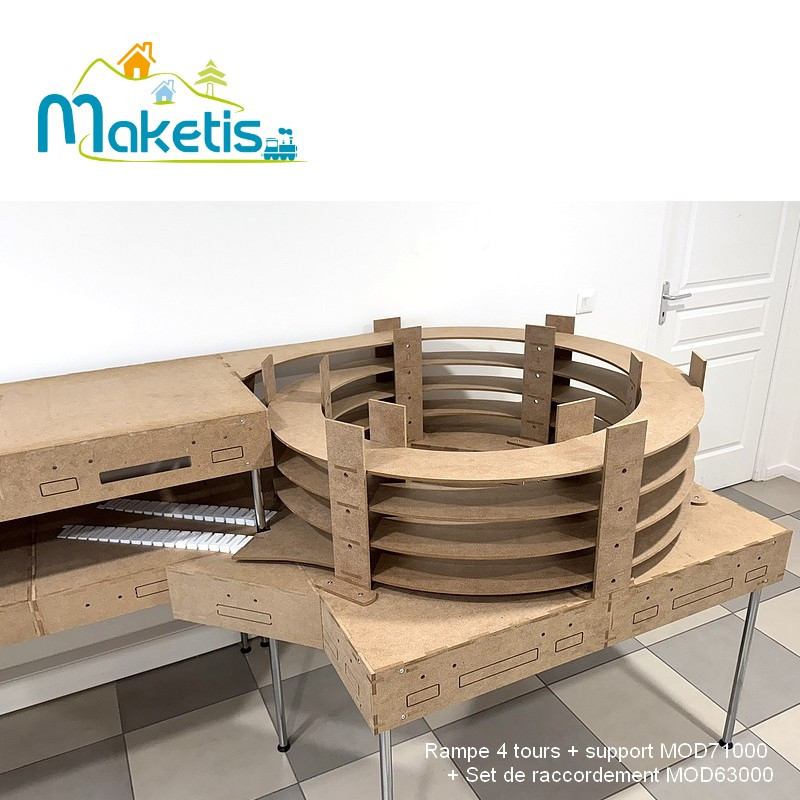

Die MOD80000 Gleiswendel passt direkt auf die MOD71000 Basis sowie auf alle Easy Module Standard-Module. Sie kann als Verbindung zwischen Ebenen oder als zentrales Element einer modularen Struktur genutzt werden. Hinweis: 1 bis 2 Umdrehungen reichen nicht aus, um eine Unterebene unter einem Standardmodul zu schaffen.
Für einen optimalen Übergang am Ein- und Ausgang bieten wir auch ein spezielles Anschluss-Set (MOD63000) an.
Optionen & Individualisierung
- Sie möchten eine Gleiswendel mit mehr Umdrehungen? Kontaktieren Sie uns!
- Einzelne Gleistrassen (Bogen, Gerade, Abzweige) sind ebenfalls erhältlich, um Ihre Projekte individuell zu gestalten.
🌱 Französische Fertigung & verantwortungsvolle Materialien
Entwickelt, hergestellt und getestet in Frankreich, in unserer Werkstatt in Seine-et-Marne. MDF-Platten und Verpackungen stammen von französischen Herstellern mit PEFC-Zertifizierung (nachhaltige Forstwirtschaft).
Bausatz-Inhalt je nach Umdrehungszahl
| Umdrehungen | Höhe | Enthaltene Teile (8 mm MDF) | Empfohlene Nutzung |
|---|---|---|---|
| 1 Umdrehung | 90 mm (Stützen 135 mm) | 6 Bogen-Trassen + 12 Stützen, 12 Füße, 24 Schrauben | Kleine Anlagen, geringe Höhenänderung |
| 2 Umdrehungen | 180 mm (Stützen 225 mm) | 12 Bogen-Trassen + 12 Stützen, 12 Füße, 24 Schrauben | Kompakte Anlagen, mittlere Höhe |
| 3 Umdrehungen | 270 mm (Stützen 315 mm) | 18 Bogen-Trassen + 12 Stützen, 12 Füße, 24 Schrauben | Standardanlagen, Verbindung zwischen Ebenen |
| 4 Umdrehungen | 360 mm (Stützen 405 mm) | 22 Bogen-Trassen + 12 Stützen, 12 Füße, 24 Schrauben | Vielseitige Lösung, ideal für Easy Module |
| 5 Umdrehungen | 450 mm (Stützen 495 mm) | 28 Bogen-Trassen + 12 Stützen, 12 Füße, 24 Schrauben | Komplexe Anlagen, mehrere Ebenen |
| 6 Umdrehungen | 540 mm (Stützen 585 mm) | 34 Bogen-Trassen + 12 Stützen, 12 Füße, 24 Schrauben | Ambitionierte, mehrstöckige Anlagen, große Flächen |
Alle Elemente (Trassen, Stützen und Füße) werden aus 8 mm MDF gefertigt, präzise gefräst und in Frankreich in unserer Maketis-Werkstatt vorbereitet.
MOD80040
- Maßstabs
- HO (1/87)
- Materialien
- Holz MDF Medium 8 mm Stärke
- Umsetzung
- Für alle zugänglich - Die Anfänger werden schätzen
- Länge
- 118 cm
