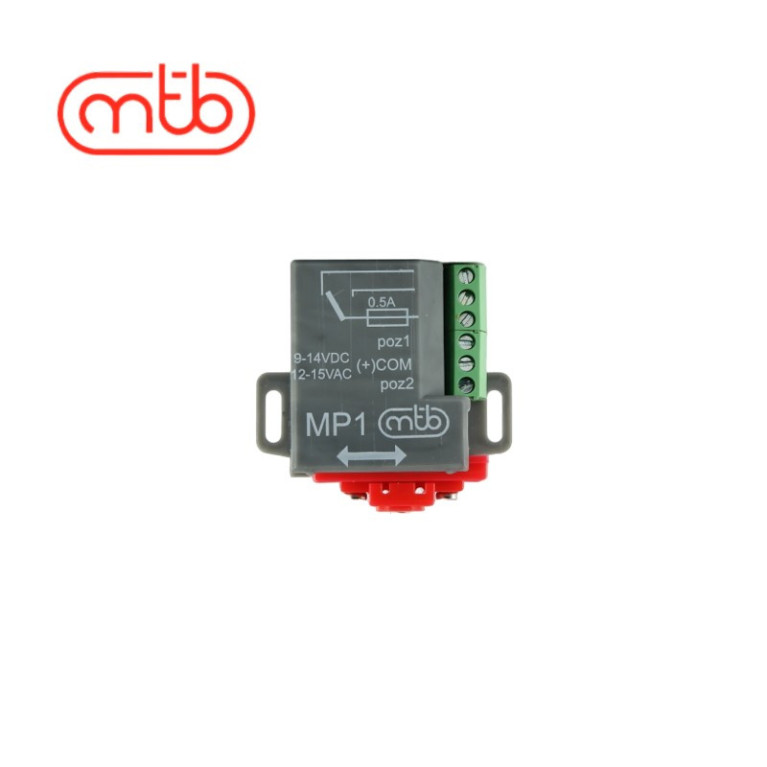

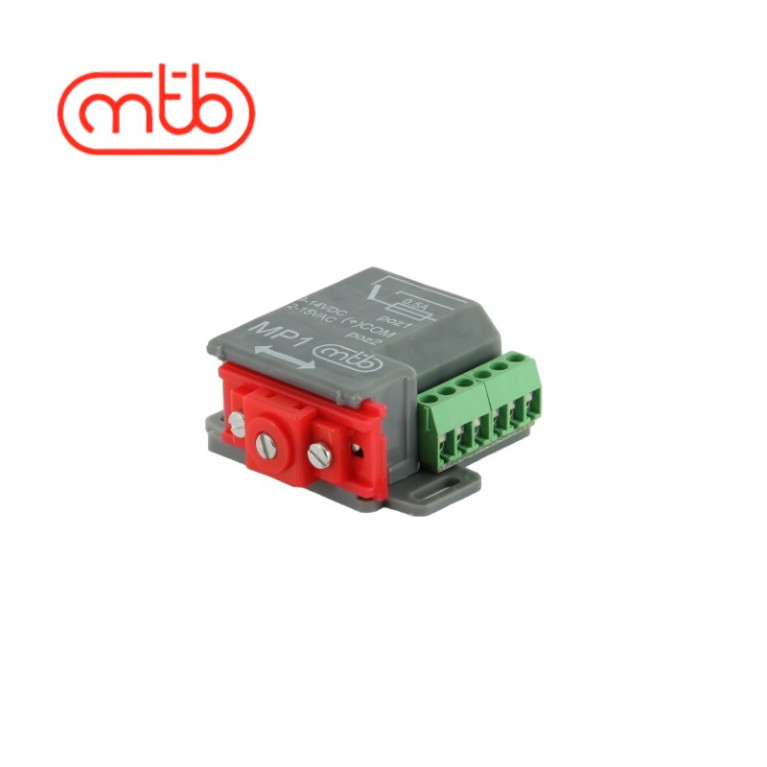

Moteur d'aiguille MP1 MTB

WE74309

Moteur à mouvement lent et fluide pour train miniature fabriqué par MTB. Convient à toutes les échelles du Z au O et tous les types d'aiguillages.
Peut commander également les signaux mécaniques.
Taille réduite 28 × 40 x 17 mm (largeur x longueur x hauteur). Entrainement par moteur et réducteur planétaire.
Remplacement aisé des anciens moteurs à 3 fils.

6 articles disponibles

Produit en Stock

16,50 €

Ajouter à ma liste d'envies

En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,30 €.


La course de la tige peut être fixée à 3, 6 ou 9 mm, voir le document à télécharger. Le mécanisme à came fournit un mouvement qui amène en douceur en position d‘arrêt avec maintien en position.
Le moteur peut être alimenté avec une tension continue ou alternative la consommation est d‘environ 150 mA pendant le mouvement. Le mécanisme comprend des contacts de fin de course, l‘alimentation qui peut être maintenue en permanence est déconnectée automatiquement lorsque la position d‘arrêt est atteinte.
Les connexions électriques sont les mêmes qu‘avec les anciens moteurs électro-magnétiques et le MP1 peut les remplacer sans modification du câblage.
Le MP1 est compatible avec les décodeurs pour accessoires DCC standards comme les LENZ LS100, LS150, etc.
Le MP1 comprend un contact auxiliaire inverseur 1 A qui est protégé par un fusible réarmable de 0,5 A (par exemple pour l‘alimentation du coeur d‘aiguille ).


EchelleHO (1/87)
Hauteur18 mm
Longueur40 mm
Largeur28 mm

Présentation moteur MP1

Téléchargez la présentation générale du moteur MP1 MTB

Télécharger (745.65k)

Notice MP1 Fr

Notice d'utilisation et de branchement

Télécharger (135.04k)
