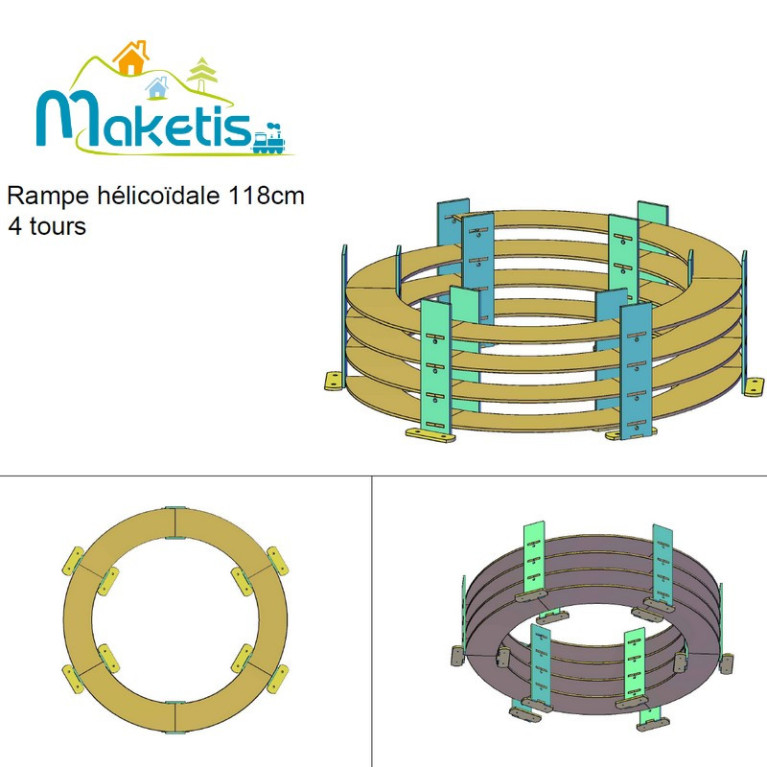

Rampe hélicoïdale 1180 mm Roco/Tillig 4 tours (360mm) Easy Module Maketis MOD80000

Maketis a le plaisir de vous présenter sa nouvelle rampe hélicoïdale Easy Module Ø118 cm (MOD80000), spécialement conçue pour les réseaux à l’échelle HO.

Avec un encombrement de 118 cm de diamètre, elle permet de relier plusieurs niveaux dans un espace restreint. La largeur de sa plateforme a été pensée pour accueillir une double voie, mais elle peut aussi convenir à une voie simple + une voie de garage/stockage.

Une pièce de menuiserie complexe, enfin accessible

La rampe hélicoïdale est très convoitée par les modélistes car elle ouvre les portes à un réseau de trains miniatures multi-niveaux, pourtant elle demeure aussi une des pièces de menuiserie les plus difficiles à réaliser soi-même. Entre les calculs de rayon, la pente idéale, l’alignement des voies, la prise de côte et la bonne découpe de toutes les pièces, de nombreux modélistes ont préféré abandonner ou ont vu leurs essais se solder par des résultats décevants. Maketis a relevé ce défi pour proposer une solution fiable et prête à poser, permettant de profiter de plusieurs niveaux sans ces contraintes techniques.

Un outil indispensable pour relier vos niveaux

Avec son diamètre de 118 cm, la rampe offre une pente régulière et maîtrisée (2,6 % voie extérieure / 2,9 % voie intérieure). La hauteur utile entre deux niveaux est de 82 mm, permettant la circulation de locomotives électriques HO pantographes relevés. Elle franchit des hauteurs importantes sans rupture de courbe ni cassure dangereuse. À noter que la rampe peut être installée/utilisée dans les deux sens (montée/descente horaire ou anti-horaire).

Disponible de 1 à 6 tours (90 mm par tour), elle s’adapte à tous les projets :

• 1 tour = 90 mm (usage limité, insuffisant pour passer sous un module standard)
• 4 tours = 360 mm (version polyvalente, la plus adaptée à la gamme Easy Module)
• 6 tours = 540 mm (pour réseaux multi-niveaux ambitieux)

Conception innovante et robustesse

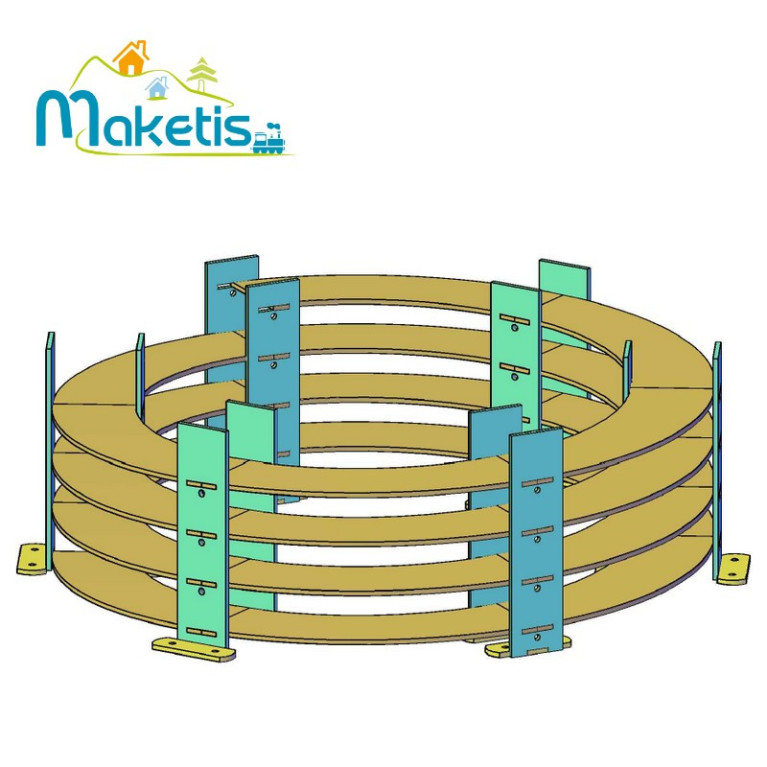

Contrairement aux rampes sur tiges filetées (réglages longs, contraintes sur la plateforme), notre rampe repose sur des chandelles verticales en bois avec emboîtement tenon/mortaise. Cette conception garantit un montage simple et rapide, une stabilité durable et une circulation sous contrôle, même avec de longues rames ou des locomotives sans bandage. Fabrication en MDF 8 mm usiné avec précision.

Compatibilité voies – pose plus sûre

La rampe est prévue pour recevoir directement les coupons en courbe des fabricants suivants :

• RocoLine : R4 (481 mm) / R5 (543 mm)
• Piko : R3 (484 mm) / R4 (546 mm)
• Tillig Elite : R31 (484 mm) / R41 (543 mm)
• Tillig Standard : R31 (490 mm) / R41 (545 mm)

Pour la pose de la voie, nous recommandons sans hésiter les coupons en courbe pour une pose rapide et fiable. À l’inverse, la voie flexible exige des raccords très soignés en courbe et peut générer des cassures et des déraillements aléatoires.

Montage simple & accompagnement vidéo

Livrée en kit complet (plateformes, chandelles, pieds, visserie, notice), la rampe se monte facilement. Un tutoriel vidéo sur notre chaîne YouTube présente la mise en place et des conseils de pose de la voie.

Intégration parfaite avec Easy Module

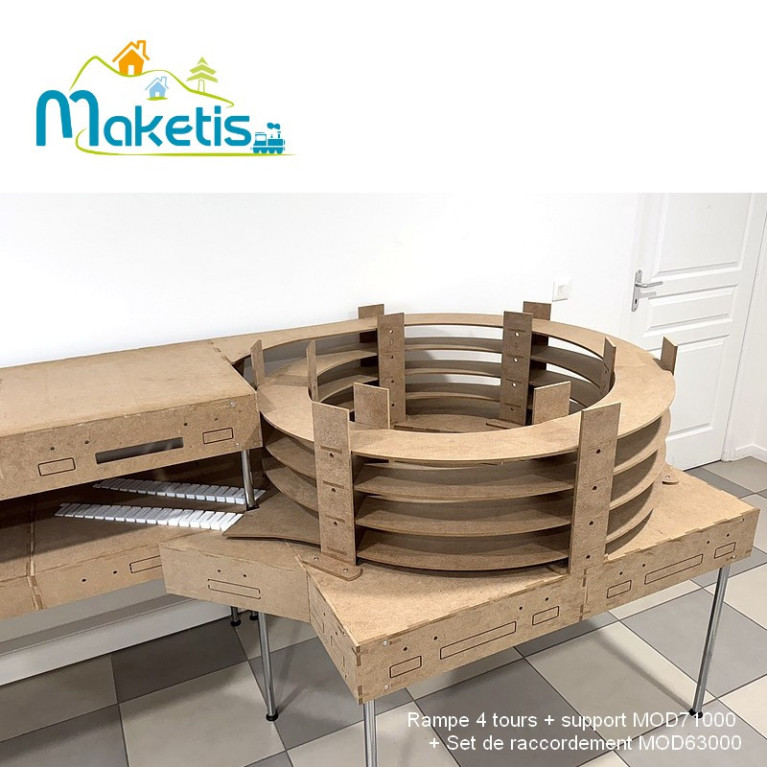

La rampe MOD80000 s’intègre directement sur le support MOD71000 et sur tous les modules standards Easy Module. Utilisable en liaison entre niveaux ou comme élément central d’une structure modulaire. Note : les versions 1 à 2 tours ne suffisent pas pour créer un niveau inférieur sous un module standard.

Pour une connexion optimale en entrée et sortie, nous proposons également un set de raccordement dédié (MOD63000).

Options & personnalisation

• Vous souhaitez une rampe avec plus de tours ? N’hésitez pas à nous consulter !
• Des coupons individuels (courbes, droits, déviations) sont également disponibles pour personnaliser vos projets.

🌱 Fabrication française & matériaux responsables

Conçue, fabriquée et testée en France dans notre atelier en Seine-et-Marne. Panneaux de bois MDF et emballages fournis par des fabricants français certifiés PEFC (gestion durable des forêts).

Tarifs (prix réduit pour un retrait en boutique)

- MOD80010 – 1 tour : 60,00 €

- MOD80020 – 2 tours : 80,00 €

- MOD80030 – 3 tours : 109,00 €

- MOD80040 – 4 tours : 158,00 €

- MOD80050 – 5 tours : 199,00 €

- MOD80060 – 6 tours : 237,00 €

Composition du kit selon le nombre de tours

Tous les éléments (plateformes, chandelles et pieds) sont découpés en MDF 8 mm de qualité, usinés et préparés en France dans notre atelier Maketis.
