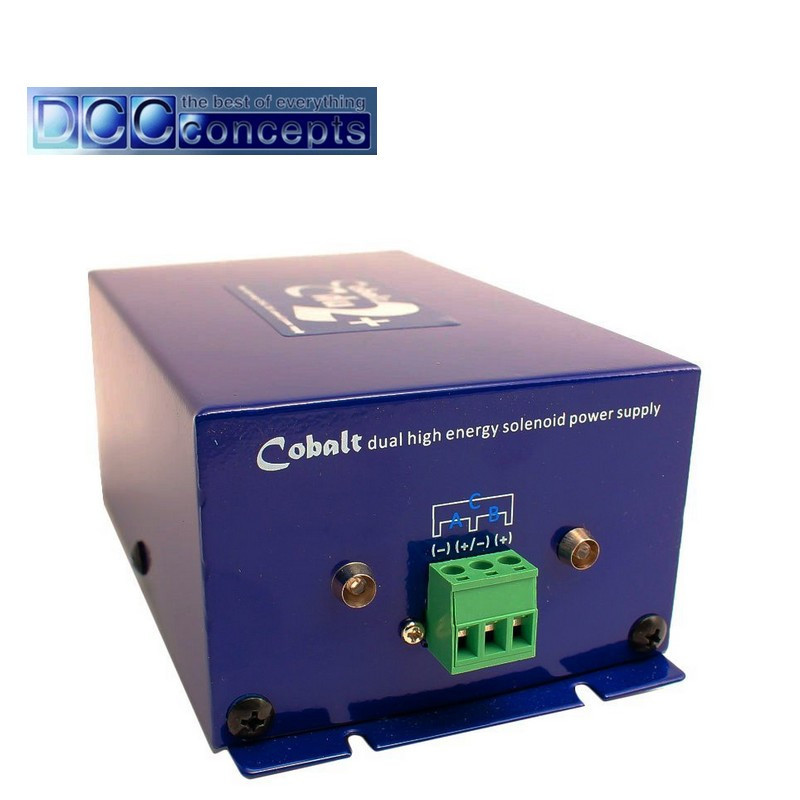

Boitier d'alimentation avec double Unité de décharge capacitive High Power DCCconcepts DCP-CDU-2

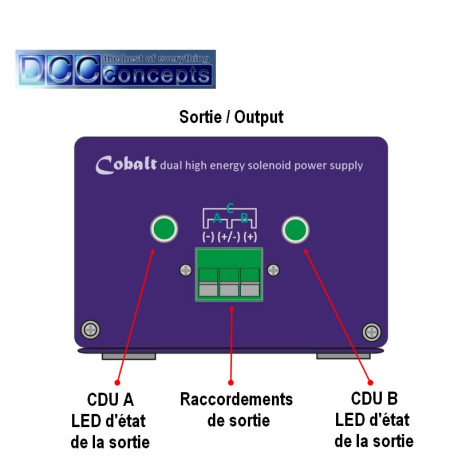

Ce boitier DCCconcepts est équipé d'une double unité de décharge capacitive (CDU A & B) de haute puissance. Son temps de recharge est très rapide et il convient parfaitement pour commander les moteurs d'aiguillage à solénoïde de type Peco (PL-10), gros consommateur !

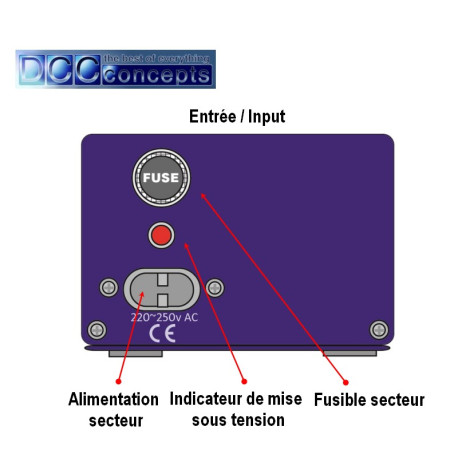

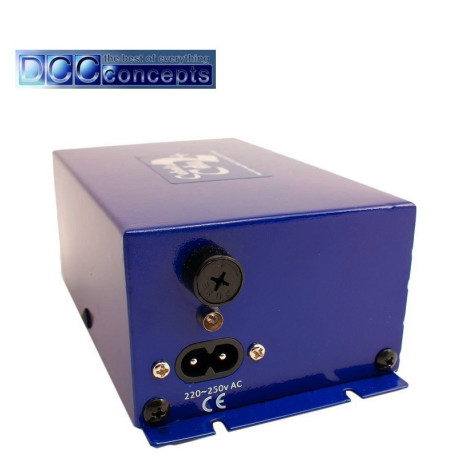

Pas besoin d'une alimentation supplémentaire - il suffit de se connecter directement au secteur !
Cordon d'alimentation non inclus
Accessoire

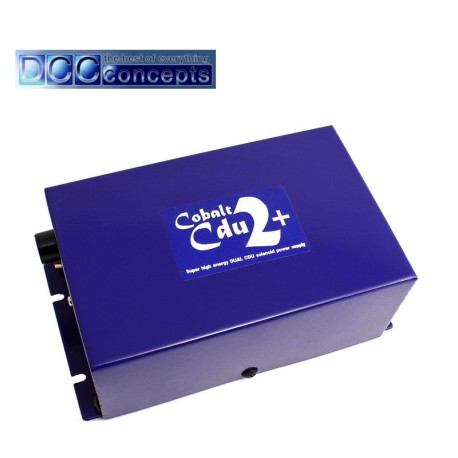

Ce boitier appelé CDU 2+ par DCCconcepts a été créé pour alimenter toutes les marques de moteurs avec bobines à solénoïdes à courant élevé, même en grand nombre.

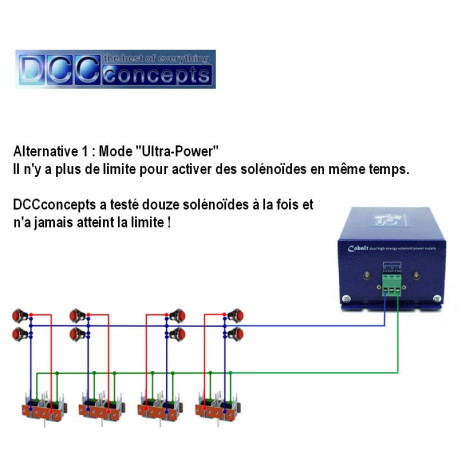

(En mode "Ultra Power", 12 moteurs Peco PL-10 fonctionnant en simultané n'ont pas réussi à fléchir les capacités du CDU2+ High Power, voir photo)
Commande des moteurs de préférence à l'aide de boutons poussoir pour protéger les bobines de tout échauffement voir de destruction.

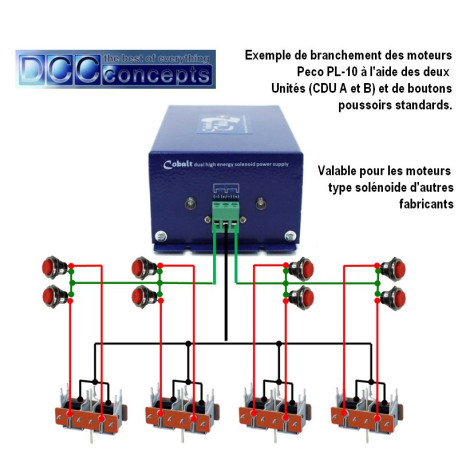

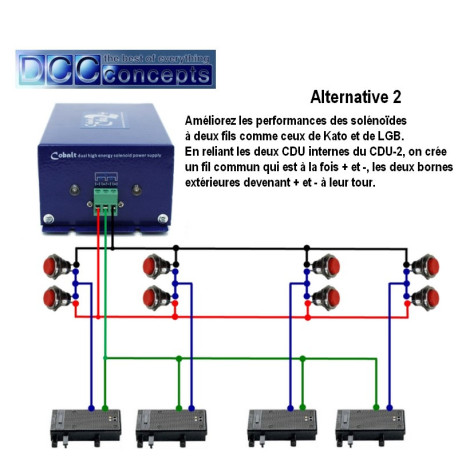

=>Pour le branchement des moteurs DCCconcepts propose un mode "conventionnel" ainsi que quelques alternatives. Voir les exemples de branchement en photo !
Pour le câblage, DCCconcepts recommande son fil de connexion pour solénoïdes tressés ref DCW-PW25.
En plus de rendre le câblage propre et ordonné, le tressage des trois fils réduit considérablement l'induction dans le fil.
Cela augmente non seulement la puissance délivrée mais aussi parce qu'il réduit le pic de haute tension qui se produit chaque fois que la bobine du solénoïde est alimentée.
Cela permet également de prolonger la durée de vie des interrupteurs et d'accroître leur fiabilité.
Dimensions :
Le boitier CDU fait 135mm x 87mm x 56mm avec des pattes de fixation de 8mm + 8mm supplémentaires aux deux extrémités du 135mm. Prévoir une hauteur de 4 mm supplémentaire avec les pieds souples anti-rayures.
