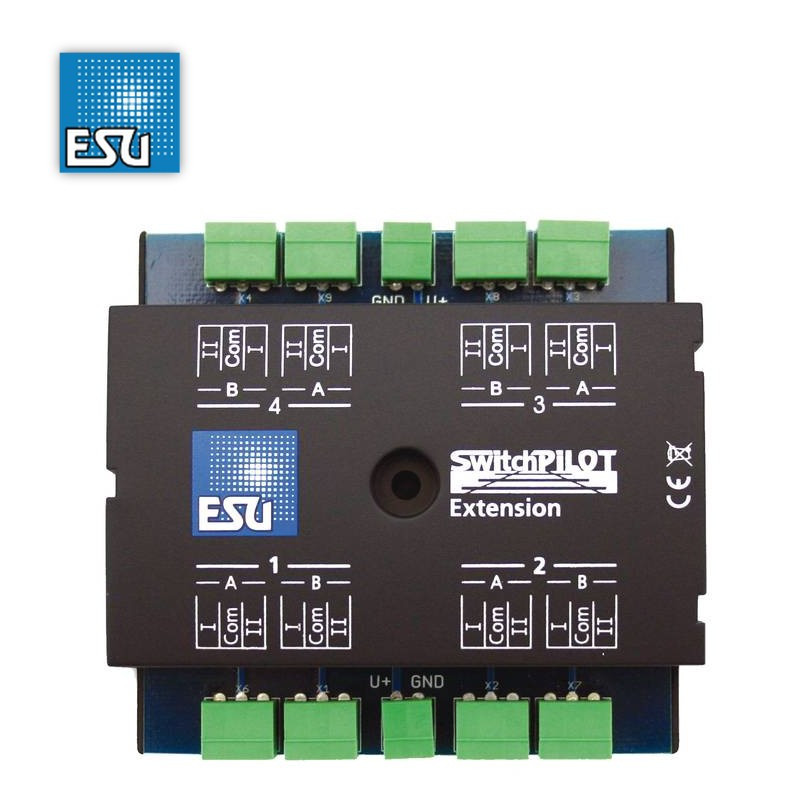

Module extension pour décodeur accessoires SwitchPilot ESU 51801
Si nécessaire, le SwitchPilot ESU peut être complété par le module d'extension SwitchPilot : fixé sur le côté du SwitchPilot, il offre 4 sorties relais pour la commande de consommateurs sans potentiel ou pour la polarisation des coeurs d'aiguillages.
Chaque sortie peut être utilisée pour inverser la polarité des aiguillages motorisés.
Dimensions : 95x85x22mm
Ähnliche Produkte
Principes de fonctionnement
Le module d'extension SwitchPilot fonctionne uniquement avec un SwitchPilot. Fixé sur le côté, il est alimenté directement par le SwitchPilot. Il contient au total 4 relais doubles (2 x UM), dont chacun est affecté en permanence à une paire de sorties transistor du SwitchPilot. La position du relais respectif dépend directement de l'état de commutation de cette paire de sorties.
A l'aide du relais, les consommateurs peuvent être commutés isolés galvaniquement du reste du circuit de rail (fonction analogue à k84) ou un entraînement d'aiguillage motorisé peut être inversé.
Étant donné que chaque relais peut être chargé avec un courant continu jusqu'à 1,5 A, il peut non seulement être utilisé pour polariser les pointes de coeur d'aiguillages, mais également pour alimenter des sections de bloc avec une tension en fonction du signal ou pour commander des entraînements de moteur tels que des pompes (à eau).
La possibilité de contrôler des entraînements d'aiguillage motorisés est particulièrement délicate : le module d'extension SwitchPilot peut bien sûr également gérer l'inversion de polarité du moteur nécessaire.
- Maßstabs
- Alle
The rating for this product is 5 out of 5 stars.
We collected nearly 1 reviews from verified buyers.
En remplacement du DR4024 Dijikeijs, marque disparue.
8 sorties pour le ESU seulement 4 pour le DR4024.
