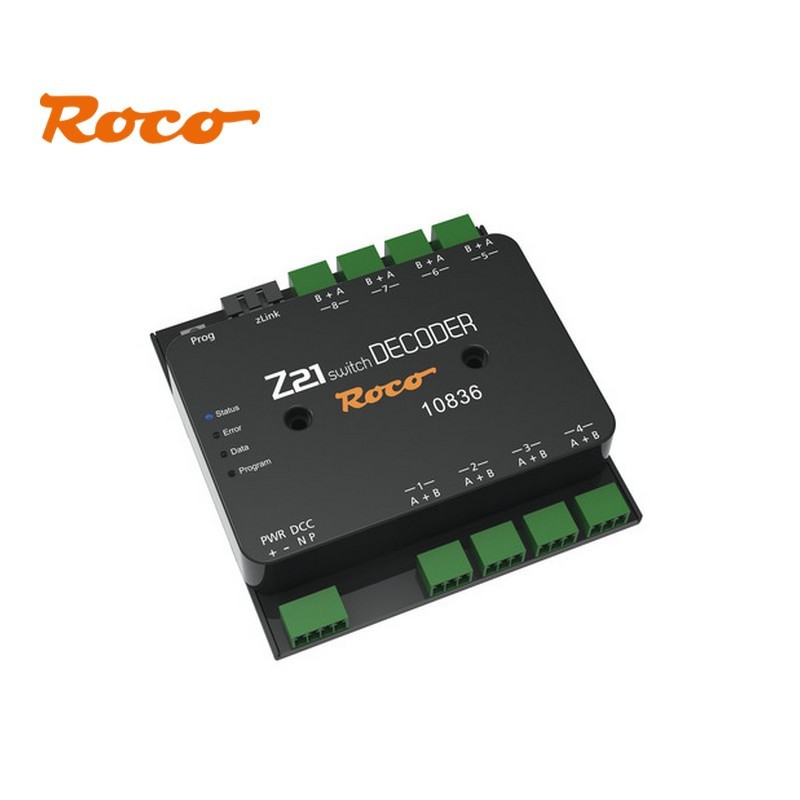

Décodeur moteurs aiguillages (x 8) Switch Decoder Z21 Roco 10836

Le switch DECODER Z21 fonctionne selon 4 modes différents:

- Impulsions: mode privilégié pour moteur d'aiguillage à double bobines (solénoïdes) de la gamme d'accessoires Roco (convient parfaitement pour les ref 40295 ou 40296). Ceci est le mode par défaut pour chaque sortie, réglé à 500ms en temps de commutation (réglable).

=>Attention pour les moteurs Peco (PL10, PL11 et PL1000) connus pour être très gourmands en consommation électrique, si vous possédez une centrale Z21 blanche ou noire prévoir une alimentation extérieure du module de 2A en courant continu.

- Appui: la sortie reste active tant que la touche de la commande est activée

- Continu bistable: pour l'éclairage et les signaux lumineux simples. Convient également pour la commande de moteurs à mouvement lent équipés d'une fin de course, type MTB (MP1,MP5), Cobalt (IP Analog, Omega. Prévoir l'ajout d'un convertisseur 3 fils vers 2 fils) et Tillig

- Clignotant alternatif: utile pour les passages à niveau. La fréquence est modifiable

Chacune des 8 sorties du switch DECODER Z21 peut avoir son propre mode de fonctionnement. Ainsi, il permet de digitaliser jusqu'à 8 moteurs d'aiguilles, ou jusqu'à 16 dételeurs, ou encore 8 feux à deux signaux, ou en panachage des trois.
Le switch DECODER peut être alimenté par une centrale DCC. Il est cependant conseillé de lui adjoindre une alimentation propre notamment dans le cas de moteur d'aiguillage à solénoïdes (nous conseillons l'alimentation à découpage 36w ref Roco 10850 ou 54w ref Roco 10851).

Courant maximum de l'appareil en sortie: 2A en constant (pic à 2,5A pendant 100ms)

Le switch DECODER peut commuter entre 1 à 2 aiguillages en même temps, selon le type de moteur d'aiguille. L'application Z21 permet la configuration simple d'itinéraires d'aiguillages où la commutation peut être échelonnée dans le temps pour un déclenchement différé des aiguillages (en ms).
Le switch DECODER est adressable par POM (programmation sur voie principale), en tant que décodeur d'accessoire, ou comme locomotive.
La programmation peut se faire par l'outil de maintenance Z21. La programmation sera également possible par le futur Z21 pro LINK qui permettra de paramétrer directement l'appareil grâce à la connexion zLink (livraison prévue en 2021).

2040 adresses disponibles, compatible RailCom, DCC uniquement
Tension d'alimentation: 12-20 VCC
Dimensions L x l x h: 104 x 104 x 25 mm
